Маркировка, обозначение стропов

Стропы — это съемные грузоподъемные приспособления, относящиеся к категории изделий, эксплуатация которых должна осуществляться согласно определенным требованиям, гарантирующим безопасность здоровья и жизни людей.

Требования к маркировке всех изделий устанавливает ГОСТ 2.114-2016 (п. 5.3.3).

Виды стропов

Грузоподъемные стропы — это отрезки цепей, канатов, текстильных лент, выполненные в форме кольца или имеющие концевые грузозахватные элементы. Стропы служат для обвязки и подвешивания грузов к грузоподъемным механизмам, обеспечивая их быстрое, удобное, надежное и безопасное закрепление.

В составе грузоподъемного оборудования применяются такие основные виды стропов, выпускаемые в соответствии с нормативной документацией, определяющей, в том числе и требования к их маркировке:

• цепные стропы (ГОСТ 30441-97);
• канатные стропы (ГОСТ 25573-82; РД-10-33-93);
• текстильные стропы — круглопрядные и плоские (РД 24-СЗК-01-01; ПБ 10-382-00).

Руководящим документом РД-11-07-2007 установлены условные обозначения для всех видов и категорий стропов, отражающие их основные параметры. В соответствии с данным нормативным документом структура обозначения стропов включает: наименование, тип, грузоподъемность, длину, исполнение, класс прочности изделия.

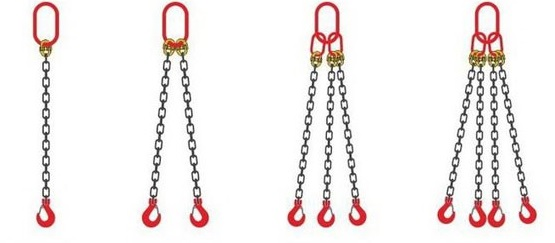

Стропы цепные

Цепные стропы выполнены из отрезков короткозвенных цепей из высокопрочной стали. Существуют: кольцевые, одноветвевые или многоветвевые.

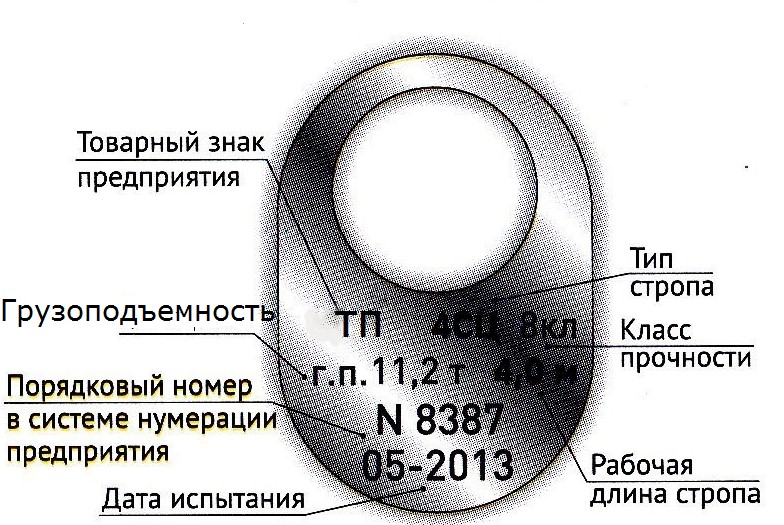

В условное обозначение их типов входят: класс прочности (цифра от 1 до 8 в обозначении). Далее идут буквы или цифра и буквы, в зависимости от типа стропа:

• 1СЦ; 2СЦ; 3СЦ; 4СЦ — одно-; двух-; трех-; четырехветвевой строп цепной;
• СЦК — строп цепной кольцевой;
• ВЦ — ветвь цепная.

Далее указывается грузоподъемность стропа, его длина и исполнение.

Канатные стропы

Стропы канатные изготавливаются из стальных тросов. Они делятся на кольцевые, петлевые, прямые одно- и многоветвевые.

В условном обозначении кольцевых и петлевых тросов на первом месте стоят буквы, соответствующие наименованию:

• СК — строп из каната круглопрядного;
• ВК — ветвь канатная.

Затем идет буква, соответствующая типу: К — кольцевой, П — петлевой. Далее следует число, которое соответствует грузоподъемности стропа в тоннах и длине его в миллиметрах. Следующие далее буквы обозначают исполнение изделия, например: Во — волокнистый с органическими нитями, Вт — витой, Вк — комбинированный и др.

Например, обозначением СКК-3,2-2000-Вт расшифровывается:

• СКК — строп канатный кольцевой,
• 3,2 грузоподъемностью 3,2 тонны,
• 2000 — длиной 2000 мм,
• Вт — из витого круглопрядного каната.

В обозначении ветвевых стропов на первом месте стоит цифра, указывающая на количество ветвей, например: 3СК — это трехветвевой строп. Обозначение 4 CK -25,0-6000-Пл-ХЛ имеет 4-хветвевой строп, грузоподъемность которого равна 25 тонн, а длина 6000 мм, изготовленный из плоского стального каната, предназначенный для холодного климата.

Текстильные стропы

Стропы этого вида делятся на круглопрядные, ленточные и полотенца для труб. Условное обозначение включает сведения о количестве ветвей и наименовании стропа, например:

СТЛП — строп ленточный полотенчатый;

3ССК — 3-ветвевой строп синтетический круглый.

Текстильный ленточный строп — это несколько слоев текстильной ленты, сшитые между собой и оснащенные петлями на концах. Условное обозначение содержит информацию о количестве ветвей и наименование изделия: 2СТЛ — это 2-ветвевой строп ленточный.

По международному коду грузоподъемность текстильных стропов обозначается цветом ленты.

Каждый строп снабжается маркировочной биркой, на которой указывается:

• товарный знак и адрес изготовителя;
• условное обозначение типа стропа;
• грузоподъемность;
• длина;
• дата изготовления;
• порядковый номер стропа по нумерации изготовителя;
• обозначение стандарта или ТУ, по которым он изготовлен.

Маркировку наносят несмываемой краской на специальную бирку. Маркировка должна быть отчетливо видна при использовании стропа и сохраняться на протяжении всего срока эксплуатации изделия.
